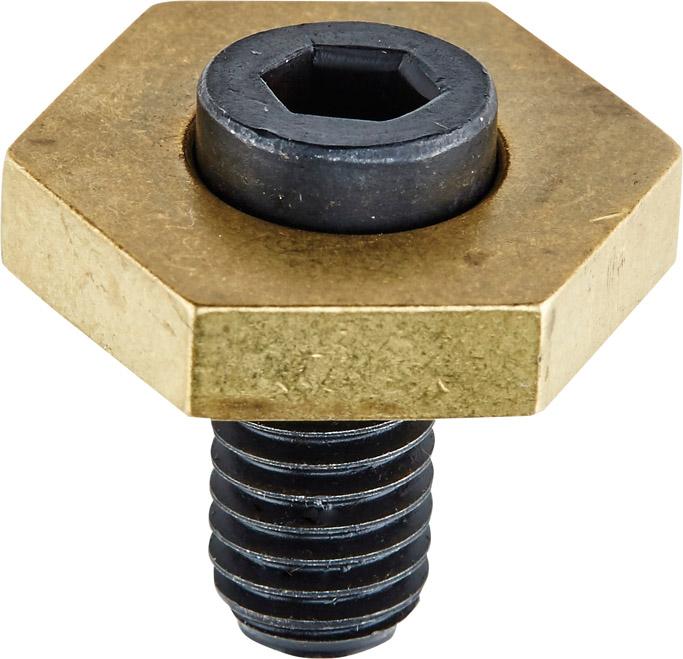

Spannklemme Exzenter für Spannvorrichtung M12 MITEE-BITE MITEE BITE

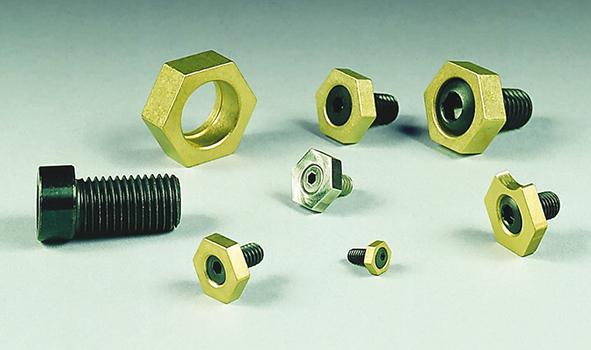

Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.
Anwendung: Zum Einschrauben und Spannen auf Vorrichtungen.
Hersteller: Mitee-Bite Products LLC, PO Box 430, Center Ossipee, NH 03814, US, 603-539-4538, miteebite@miteebite.com
GPSR EU Kontakt:Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Straße 8, 65203 Wiesbaden, DE, Tel. +49 611 - 71 654 69 - 0, E-Mail: info@ibt-gmbh.de
- Gewinde-Ø D:
- M12 mm
- Gewindelänge L:
- 25 mm
- SW:
- 25 mm
- Scheibenhöhe H:
- 9,5 mm
- Exzenterweg S1:
- 2,03 mm
- Abstand A:
- 12,7 mm
- Spannkraft:
- 18 kN
- Markenname:
- MITEE BITE
- Herstellername:
- Mitee-Bite Products LLC
- eClass5ID:
- 21020701
- UNSPSCode:
- 27112124
- EAN:
- 4046368502127
- Herstellerartikelnummer:
- 39170040
- manufacturerSKU:
- X50212
